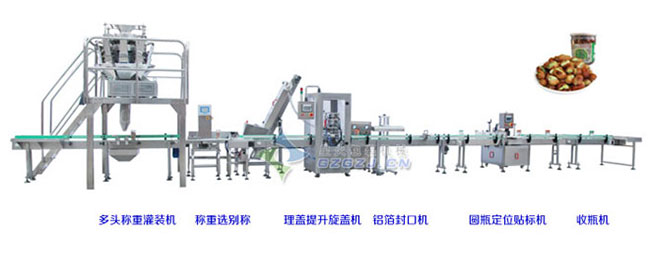

设备简介：

     颗粒称重灌装旋盖贴标生产线适用于瓶装瓜子、开心果、中药饮品花生、五谷杂粮、干果、大米、种子、活性碳、金刚石、杂粮等颗粒粉状物料的定量称重包装。该灌装生产线可完成上料、定量、灌装、旋盖、电磁感应封口、贴标等工作。 本机采用国际先进技术、设计科学合理、外观美观、功能齐全、操作维修方便、自动化程度高，是中小型酵素生产厂家的首选设备。

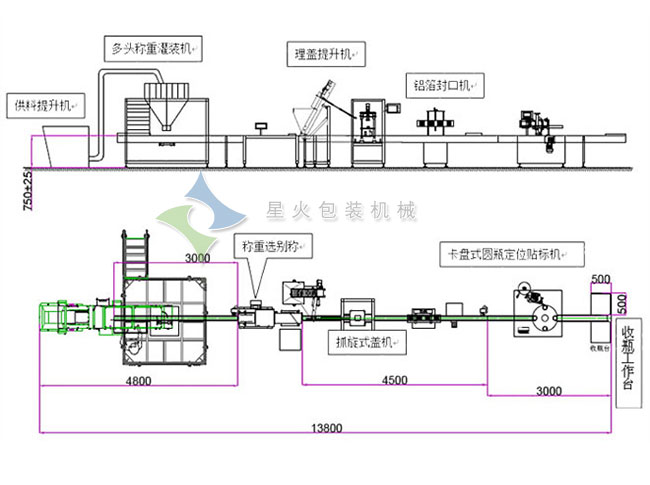

颗粒称重灌装旋盖贴标生产线方案设计：

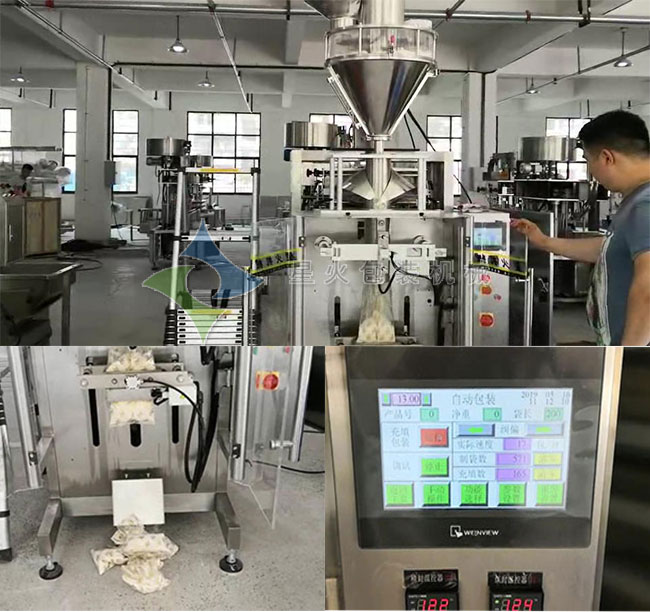

厂房颗粒称重灌装细节：

颗粒称重灌装旋盖贴标生产线主要设备技术参数：



多头秤灌装机技术参数：
(1)加装拦截瓶装置。
(2)输送带离地面高度750±25mm。
(3)输送带电机：750W变频调速电机。
(4)输送带材料：82mm宽POM链片带。
(5)灌装速度：20-25瓶/分钟。
主要配置：
1、机架：不锈钢,
2、机脚：不锈钢。
3、护栏：不锈钢。
4、料槽，灌装嘴及接触物料部位采用 304#不锈钢
5、气动元件：台湾AIRTAC
6、程序控制器（PLC）：德国西门子
7、人机界面：德国西门子7寸彩色触摸屏
8、称重控制：国产PLC+触摸屏
9、光电传感器：德国LEUZE
10、继电器及空气开关：法国施耐德
11、电机变频器：法国施耐德
12、输送带材料：82mm宽POM链片带。
13、输送带电机：国产品牌交流电机
14、机器外罩：不锈钢及有机玻璃。
15、外露零件：不锈钢，阳极氧化处理铝合金，经电镀处理45#钢，塑料件。

选别称技术参数：
称重方式： 重量传感器
分选物品极限尺寸： 直径90mm
很快分选速度： 60次/分
设备材料：托盘不锈钢，支架、电箱为表面喷塑
量 程： 不超过3000克
显示分辨率： 0.1克
分选精度： ±10克
剔除方式： 超重、欠重都用推杆气缸剔除
分类统计方式： 按照合格、不合格分班统计，每班手动清零
操作键盘： 按键和触摸屏
显示方式： 8英寸真彩触摸屏
存储配方个数： 50个
控制电压： 单相220V±10%，50HZ，200W
输送皮带： 进口输送带。
输送带离地高度：700正负30mm可调。

选别称主要配置：
1. 双核ARM11高速高性能单片机、高速高精度；
2. 8英寸彩色触摸屏，界面友好、操作方便；
3. 内置FIVDSP高速采样芯片；
4. 中航电测称重传感器；
5. 专用步进电机驱动模块；
6. 优质步进电机；
7. 10万之一超高精度；

提升机技术参数：
（1）适合规格：按客户提供的2种样板
（2）理盖形式：梯带提升，分选理盖
（3）速度：20-25个/分钟
（4）材料：机架采用不锈钢
（5）调速控制：电子调速
（6）整机功率：90W
（7）气压：0.6-0.8MPa
（8）输送带：254mm宽POM链片带，
（9）电源：AC220V， 50/60HZ 单相。

抓旋式旋盖机技术参数：
（1）适合瓶子规格：按客户提供的2种样品
（2）下盖形式：提升机下盖，气爪式取盖
（3）旋盖形式：抓旋式旋盖
（4）速度：20-25瓶/分钟
（5）材料：机架采用不锈钢
（6）程序控制：PLC+触摸屏
（7）输送带：与灌装机共用
（8）旋盖电机：步进电机
（9）整机功率：约400Ｗ
（10） 气压：0.6-0.8MPa
主要配置：
1、机架：不锈钢,
2、机脚：不锈钢。
3、护栏：不锈钢。
4、气动元件：台湾AIRTAC
5、程序控制器（PLC）：德国西门子
6、人机界面：德国西门子7寸彩色触摸屏
8、光电传感器：德国LEUZE
9、继电器及空气开关：法国施耐德
10、输送带材料：82mm宽POM链片带。
11、机器外罩：不锈钢及有机玻璃。
12、外露零件：不锈钢，阳极氧化处理铝合金，经电镀处理45#钢，塑料件。

圆瓶定位贴标机技术参数：
1．适用产品范围:按客户提供的1种样板
2．适用标签范围:按客户样板（非透明标签）
3．生产能力:10-15瓶／分钟
4．贴标精度：±2mm
5．电压:220V;
6．功率:600W;
7．输送带:114mm宽POM链片带
8．输送带电机:370W电机
9. 程序控制:PLC+触摸屏
10．纸卷内径：76mm;
11．纸卷外径：极限300mm;
尾部装置收料台：500X500MM

主要配置：
1、机架：不锈钢。
2、机脚：不锈钢。
3、护栏：不锈钢。
4、程序控制器（PLC）：德国西门子
5、人机界面：德国西门子7寸彩色触摸屏
6、光电传感器：德国LEUZE
7、继电器及空气开关：法国施耐德
8、电机变频器：法国施耐德
9、输送带材料：114mm宽POM链片带。
10、贴标机输送带电机：370W国产品牌交流电机
11、贴标电机：深圳JMC步进电机
12、外露零件：不锈钢，阳极氧化处理铝合金，经电镀处理45#钢，塑料件

风冷式铝箔封口机技术参数
1、封口范围：φ30～100MM
（特殊的尺寸及瓶型需非标定做）
2、适用电力：AC220V±10％ 50HZ
3、输出功率：4KW(MAX)
4、封口速度：20-25瓶/分钟
5、重量：100KG
6、输送带：与旋盖机共用
备注：带铝箔检测剔除装置
主要配置：
1、机架：不锈钢,
2、机脚：不锈钢。
3、护栏：不锈钢。
4、外露零件：不锈钢，阳极氧化处理铝合金，经电镀处理45#钢，塑料件。



适用范围：

　　颗粒称重灌装旋盖贴标生产线适用于瓶装瓜子、开心果、中药饮品花生、五谷杂粮、干果、大米、种子、活性碳、金刚石、杂粮等颗粒粉状物料的定量称重包装。

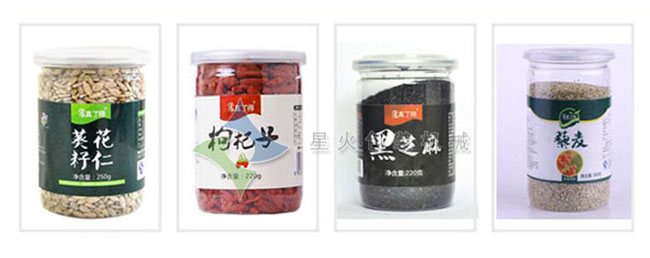

全自动酵素灌装生产线样品展示：
